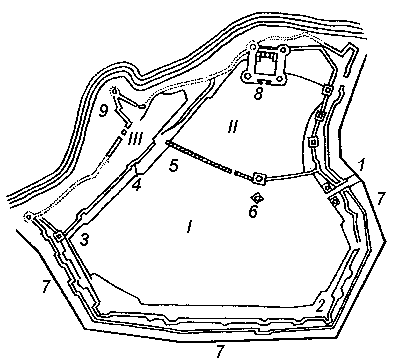

Генеральний план
І – южный двор;
II – северный (гарнизонный) двор;
III – западный (портовый) двор;
1 – главные (Килийские) ворота;
2 – башня Овидия;
3 – башня Пушкина;
4 – Овидиопольские ворота;
5 – внутренняя стена со сторожевой башней;
6 – минарет;
7 – крепостной ров;
8 – цитадель;
9 – водяной барбакан с воротами (руины).
[Памятники градостроительства и архитектуры УССР. – К.: Будівельник, 1985 г., т. 3, с. 264]
